100年 - 100 普通考試_電力工程、電子工程、電信工程：基本電學#45833

科目：基本電學(概要) | 年份：100年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (5)

一、如圖一，裝置 1 與裝置 2 之額定電壓與功率分別為 10 V、40 mW與 20 V、400 mW，保險絲之電阻為 2 Ω、額定電流為 60 mA，試求電阻值R₁、R₂、R₃，以使電池能提供二個裝置所需之功率。（20 分）

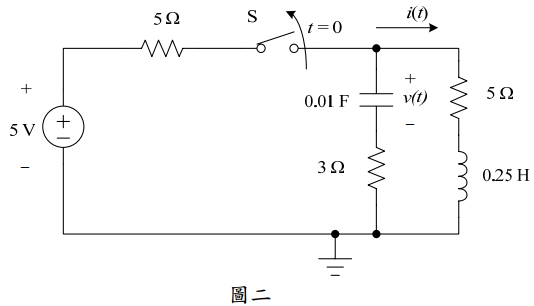

【已刪除】二、如圖二之電路，假設在 t = 0 時電路已達穩態，開關 S 在 t = 0 時打開，求流經電感之電流 i(t)。（20 分）

【已刪除】三、如圖三之電路，求出節點電壓V₁、V₂、V₃、V₄之值。（20 分）

四、真空中有三個半徑分別為a、2a與 3a之同心球殼，球殼上之電荷分別為Q、2Q與 3Q，且為均勻分布，求距離球心r（r < a）之電場與電位（設介電係數為ε₀）。（20 分）

五、如圖四之電路，Y接發電機經由Δ-Y降壓變壓器（10 : 1）接到一不平衡三相負載。假設各負載電流大小分別為I_a = 30A、I_b = 20 A、I_c = 10 A，且各負載電流在相角上為平衡。求發電機之各相電流I_A、I_B、I_C與負載中線電流I_n。（設一次繞組AB、BC 與CA分別對應二次繞組cn、an與bn）。（20 分）
