101年 - 101 全國高級中等學校學生技藝競賽考試_工業類:冷凍空調#139585

1. R-407C是由__ (1)__ 23%， __(2)__ 25%， __(3)__ 52%三種不同冷媒所組成。

2. R-410A、R-407C、R-22及R-134a四種冷媒之比較：
(a) 何種冷媒在25 OC時之飽和壓力最高 __(4)__ 。

(b) 何種冷媒之臭氧層破壞係數(ODP)最高__ (5)__ 。

(c) 何種冷媒之溫室效應係數(GWP)最高__(6)__ 。

3. R-410A冷氣機於充填冷媒時，應以__(7)__ 充填。(液態、氣態、兩者皆可)

4. 下列何者為自然冷媒 __(8)__ 。(R-410A、R-407C、R-134a、R-717)

5. 銅管焊接完成後，通常以何種氣體探漏。__(9)__ 。

6. 膨脹閥出口的乾度為0.35，代表飽和液體冷媒的含量為 __(10)__ ％。

7. 若壓力錶的讀值是1,000kPa，則其絕對壓力為__ (11)__ kPa。

8. 防凍開關應裝於 __(12)__ ，其設定值為 __(13)__ OF(Cut out)。

9. 為避免壓縮機液壓縮，常會在壓縮機入口裝設何種裝置？__ (14)__ 。

10. 理想蒸汽壓縮冷凍循環系統，在冷凝過程中，其壓力 __(15)__ 溫度__(16)__ 。(增加、不變、降低)

11. 理想蒸汽壓縮冷凍循環系統，若系統之冷凝溫度不變，而蒸發溫度下降時，則壓縮功__ (17)__ ，冷凍能力 __(18)__ ，性能係數(COP) __(19)__ 。(增加、不變、降低)

12. 依CNS規定，順序控制符號「SV」代表__(20)__ 。

13. 依照經濟部能源標章之「能源效率分級標示」，級數越低，代表越__ (21)__ 。(省電、耗電)

14. 三相Y接電路，線電壓(V_L)為相電壓(V_P)之__(22)__ 倍。

15. 空調機EER的定義為__ (23)__ ，其公制單位為 __(24)__ 。

16. 溫度換算：80OF＝ __(25)__ K，500R＝ __(26)__ OC。

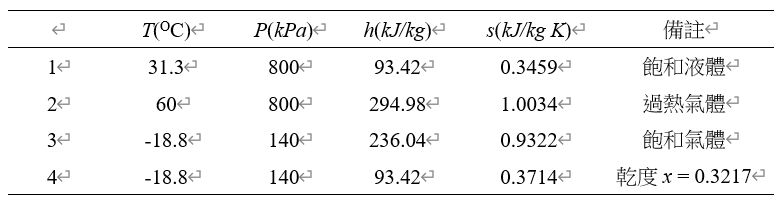

17. 某蒸汽壓縮冷凍循環系統，使用之節流元件為膨脹閥，已知冷凍能力為70kw，各點狀況表如下：

(a) 請判斷各點位置是位於系統何處？1點：__(27)__ ，2點： __28)__ ，3點：__(29)__ ，4點：__(30)__ 。

(b) 求系統之：冷媒質量流率__ (31)__ kg/s，壓縮機功率 __(32)__ kw，
冷凝器能力 __(33)__ kw，性能係數(COP)__ (34)__ 。

18. 某冷凍機每小時生產7,200kg的冰塊，過程是將水從30OC冷卻至 -10OC，則此冷凍機的冷凍能力為__ (35)__ kw。

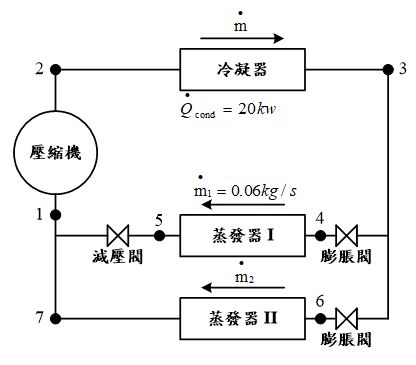

19. 某系統如下圖，已知膨脹及減壓過程皆為等焓膨脹，兩蒸發器後至壓縮機前能量守恒。各點狀態：h₂=286.26kJ/kg，h₃=95.47kJ/kg，h₅=250.45kJ/kg，h₇=234.44kJ/kg。求系統之：
第1點焓值 __(36)__ kJ/kg，蒸發器II之冷媒質量流率__(37)__ kg/s，
壓縮機功率__(38)__ kw，總冷凍能力 __(39)__ kw，性能係數(COP)__(40)__ 。
