1. 個電容器並聯連接至 100V 電源，以 0.5A 之穩定電流充電，經過 1 秒後完成充電，則此電容器之電容量為何？(A)5000 \(\mu\text{F}\)(B)3000 \(\mu\text{F}\)(C)2000 \(\mu\text{F}\)(D)1000 \(\mu\text{F}\)

2. 個線圈有 10 匝，線圈內之磁通量若於 \(t\) 秒內從 5 韋伯變化至 10 韋伯，該線圈感應之電動勢為 -100V，則 \(t\) 之值為何？(A)1 秒(B)0.5 秒(C)0.2 秒(D)0.1 秒

3. 如圖(一)所示電路，若要使 \(V_1\) 電壓為 10V，則 \(R_3\) 的值為何？(A)50\(\Omega\)(B)100\(\Omega\)(C)150\(\Omega\)(D)200\(\Omega\)

4. 如圖(二)所示電路，電流 \(I\) 之值為何？(A)1.3A(B)2.3A(C)3.3A(D)4.3A

5. 如圖(三)所示電路，此電路的時間常數為何？
(A)0.1 秒(B)1 秒(C)10 秒(D)15 秒

6. 若 \(v(t)=20\cos(\omega t+30^\circ)\)，\(i(t)=10\sin(\omega t+30^\circ)\)，則下列何者敘述正確？(A)電壓落後電流 \(60^\circ\)(B)電壓落後電流 \(90^\circ\)(C)電壓領前電流 \(60^\circ\)(D)電壓領前電流 \(90^\circ\)

7. 在 RLC 並聯諧振時，下列何者敘述有誤？(A)電路阻抗最大(B)電路電流最小(C)功率因素 \(\cos\theta=1\)(D)諧振頻率為 \(1/(2\pi LC)\)

8. 將 8 庫倫的正電荷通過 4 伏特電壓差的元件，則此元件作功多少焦耳？(A)2 焦耳(B)8 焦耳(C)16 焦耳(D)32 焦耳

9. 如圖(四)所示電路，電路總阻抗為何？
(A)10\(\Omega\)(B)12\(\Omega\)(C)15\(\Omega\)(D)18\(\Omega\)

10. 如圖(五)所示之電路，若 \(V_1=12\text{ V}\)，則 \(I\) 與 \(V_2\) 各為多少？(A)3A, 12V(B)6A, 12V(C)3A, 24V(D)6A, 24V

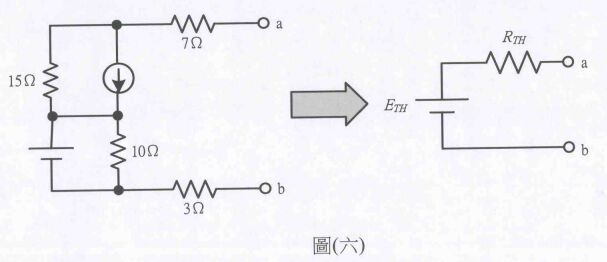

11. 如圖(六)所示之電路，假設右邊的電路為左邊電路的戴維寧等效電路，則 \(R_{TH}\) 為何？(A)10\(\Omega\)(B)20\(\Omega\)(C)25\(\Omega\)(D)35\(\Omega\)

12. 如圖(七)所示之電路，電阻 \(R_L\) 消耗的最大功率為何？(A)4W(B)8W(C)12W(D)16W

13. 當分別為 40\(\mu\text{F}\)/200V 與 60\(\mu\text{F}\)/50V 的二個電容器並聯時，其作用等效於哪一個電容器？(A)100\(\mu\text{F}\)/50V(B)100\(\mu\text{F}\)/200V(C)24\(\mu\text{F}\)/50V(D)24\(\mu\text{F}\)/200V

14. 如圖(八)所示之電路，\(E=50\text{ V}\)，\(R=10\text{ k}\Omega\)，\(L=10\text{ mH}\)。若電感在開關閉合前無任何儲能，則當 \(t=0\) 秒時，開關 \(S\) 閉合瞬間電感兩端之電壓 \(V_L\) 值為多少？(A)0V(B)2.5V(C)18.4V(D)50V

15. 已知一電路之 \(v(t)=100\sqrt{2}\cos(377t)\text{ V}\) 且 \(i(t)=10\sqrt{2}\cos(377t-30^\circ)\text{ mA}\)，則該電路之有效功率為何？(A)\(500\sqrt{3}\text{ mW}\)(B)1000 mW(C)\(1000\sqrt{3}\text{ mW}\)(D)2000 mW

16. 如圖(九)所示之電路，已知 \(v(t)=50\sqrt{2}\cos(500t-60^\circ)\text{ V}\)，試求功率因數 PF=?(A)0.6 超前(B)0.8 超前(C)0.6 滯後(D)0.8 滯後

17. 脈波其脈波寬度時間為 0.5ms，脈波之頻率為 1 kHz，則工作週期為何？(A)30%(B)50%(C)75%(D)95%

18. 稽納二極體之穩壓電路如圖(十)所示，若 \(E=25\text{V}\)，\(R_1=2\text{ k}\Omega\)，\(R_2=2\text{ k}\Omega\)，\(V_Z=10\text{V}\)，則 \(R_2\) 消耗之功率為何？(A)20mW(B)30mW(C)40mW(D)50mW

19. 全波整流電路，若輸出直流電壓為 10V，則輸出之漣波電壓峰值為何？(A)4.8V(B)5.8V(C)6.8V(D)7.8V

20. 共射極電路如圖(十一)所示，其中 \(\beta=100\)，\(V_{BE}=0.7\text{V}\)，求 \(V_{CE}\) 之值為何？(A)6.45V(B)5.35V(C)4.25V(D)3.15V

21. 如圖(十二)所示電路，若 \(V_{CC}=24\text{V}\)，\(R_1=10\text{k}\Omega\)，\(V_{BE}=0.7\text{V}\)，\(R_3=300\Omega\)，\(\beta=49\)，集級對地的電壓 \(V_C=8\text{V}\)，求 \(R_2\) 之值為何？(A)213 k\(\Omega\)(B)200 k\(\Omega\)(C)185 k\(\Omega\)(D)156 k\(\Omega\)

22. 如圖(十三)所示電路，若 \(V_{GS}=-1.5\text{V}\)，\(V_{DS}=7\text{V}\)，\(I_D=2\text{mA}\)，則 \(R_D\) 與 \(R_S\) 之值為何？(A)\(R_D=2.27\text{ k}\Omega\)，\(R_S=1.73\text{ k}\Omega\)(B)\(R_D=3.73\text{ k}\Omega\)，\(R_S=2.73\text{ k}\Omega\)(C)\(R_D=3.73\text{ k}\Omega\)，\(R_S=1.73\text{ k}\Omega\)(D)\(R_D=1.73\text{ k}\Omega\)，\(R_S=2.73\text{ k}\Omega\)

23. 在頻率響應中，半功率點是指電壓增益衰減為中頻增益的多少倍？(A)0.707(B)1(C)2(D)1.414

24. 如圖(十四)所示電路，若 \(R_1=R_2=R_3=20\text{ k}\Omega\)，\(R_4=10\text{ k}\Omega\)，\(R_5=40\text{ k}\Omega\)，\(V_1=1\text{V}\)，\(V_2=-1\text{V}\)，\(V_3=2\text{V}\)，求 \(V_O\) 之值為何？(A)1.3V(B)2.3V(C)3.3V(D)4.3V

25. 如圖(十五)所示電路，為何種電路？
(A)鋸齒波產生電路(B)三角波產生電路(C)韋恩振盪電路(D)樞密特觸發電路

26. 如圖(十六)所示之電路，假設 D 為理想二極體，若 \(V_i\) 為 4V，則輸出電壓為何？(A)1V(B)3V(C)4V(D)7V

27. 般雙極性接面電晶體(BJT)的敘述，下列何者正確？(A)為一被動元件(B)參雜濃度依序為 E>B>C(C)NPN 之多數載子為電洞(D)PNP 交換速率高於 NPN

28. BJT 放大電路中，輸入阻抗由小而大依序為？(A)CE，CB，CC(B)CC，CE，CB(C)CC，CB，CE(D)CB，CE，CC

29. 如圖(十七)所示，其中 \(\beta=100\)，試以近似值求出電壓增益 \(A_V\) 與輸入阻抗 \(R_i\) 各為多少？(A)\(A_V=-4\), \(R_i=10\text{ k}\Omega\)(B)\(A_V=-4\), \(R_i=2.5\text{ k}\Omega\)(C)\(A_V=4\), \(R_i=10\text{ k}\Omega\)(D)\(A_V=4\), \(R_i=2.5\text{ k}\Omega\)

30. 增強型 MOSFET 之臨界電壓 \(V_T=3\text{V}\)，當 \(V_{GS}=6\text{V}\) 時 \(I_D=4.5\text{ mA}\)，試問當 \(V_{GS}=5\text{ V}\) 時，\(I_D\) 為多少？(A)1mA(B)2mA(C)3mA(D)4mA

31. 如圖(十八)所示之電路，當 \(V_{DD}=15\text{V}\) 且 \(V_{DS}=7\text{ V}\) 時，則 \(V_{GS}\) 為多少？(A)2V(B)-2V(C)2.5V(D)-2.5V

32. 如圖(十九)所示，此反相放大器的電壓增益 \(V_o/V_i\) 為多少分貝？(A)10 dB(B)-10 dB(C)20 dB(D)-20 dB

33. 下列何者為 \(F(A,B,C)=\Sigma(0, 2, 4, 5, 6)\) 之布林函數？(A)\(\overline{C}+A\overline{B}\)(B)\(\overline{B}C+A\)(C)\(B\overline{C}+A\overline{B}C\)(D)\(\overline{A}\overline{C}+BC\)

34. 如圖(二十)所示 4 對 1 多工器電路，下列何者為 \(F(A,B,C)\) 之函數？(A)\(C+AB\)(B)\(A+BC\)(C)\(B+AC\)(D)\(AB+AC\)

35. 個具串列輸入串列輸出(SISO)8 位元左移暫存器，若此暫存器輸出初值為 \(00010111_{(2)}\)，串列輸入接 0，則經過 12 時序脈波後，則此暫存器輸出值為何？(A)\(00010111_{(2)}\)(B)\(10111000_{(2)}\)(C)\(11100000_{(2)}\)(D)\(00000000_{(2)}\)

36. 利用 \(16\times 4\) ROM 模組來設計一個 \(32\times 8\) ROM 電路時，至少需要使用多少個 \(16\times 4\) ROM？(A)2 個(B)3 個(C)4 個(D)5 個

37. 下列數位邏輯元件中，何者消耗功率最小？(A)ECL(B)CMOS(C)TTL(D)NMOS

38. 布林函數 \(F=ACD+B\overline{C}\overline{D}+B\overline{D}+A\overline{B}\overline{C}\overline{D}+\overline{C}\overline{D}+\overline{A}CD\) 的最簡式為(A)\(A\overline{B}+\overline{B}D+CD\)(B)\(B\overline{D}+CD+\overline{C}\overline{D}\)(C)\(AB+CD+\overline{C}\overline{D}\)(D)\(AB+B\overline{D}+\overline{C}\overline{D}\)

39. 如圖(二十一)所示，有關全加器(FA)電路的敘述，何者錯誤？(A)可用兩個半加器和一個 AND 閘組成(B)\(S_i=A_i\oplus B_i\oplus C_{i-1}\)(C)\(C_i=A_iB_i+A_iC_{i-1}+B_iC_{i-1}\)(D)\(S_i\) 代表和，\(C_i\) 代表進位輸出

40. 個 JK 正反器若將其接成圖(二十二)所示之電路時，則可視為哪一種正反器？(A)RS 正反器(B)D 型正反器(C)JK 正反器(D)T 型正反器

1. 個脈波從最大值之 10%至最大值之 90%之間的時間稱為__(1)__時間。

2. 個三級串接放大器，其中三級之電壓增益分別為 \(A_{v1}=-100\)，\(A_{v2}=50\)，\(A_{v3}=-30\)，則此三級串接放大器之總電壓增益值為何？__(2)__。

3. MOSFET 當放大器使用時，會工作在那一區？__(3)__

4. 如圖(二十三)所示之達靈頓(Darlington)組態電路，假設電晶體 \(Q_1\) 和 \(Q_2\) 的 \(\beta\) 值分別為 \(\beta_1\) 和 \(\beta_2\)，則正常工作時，\(I_{E2}=\)__(4)__\(I_{B1}\)。

5. 個 2\(\mu\text{F}\) 電容器充電至 100V，則其儲存的電能為__(5)__焦耳。

6. 個電感器有 \(L\) 亨利，若流過的交流電流 \(i(t)=I_m\cos\omega t\)，則此電感器兩端之電壓為 \(v_L(t)=\)__(6)__\(\sin\omega t\)。

7. RLC 串聯電路，假設 \(R=4\text{ }\Omega\), \(L=16\text{ mH}\), 且 \(C=250\text{ }\mu\text{F}\), 則其諧振頻率為何?__(7)__

8. 如圖(二十四)所示，求 \(Z_1=\)? __(8)__

9. 利用 JK 正反器來設計一個除 14 之同步計數器，則至少需要使用__(9)__個 JK 正反器。

10. 個二進制碼 \(A=110001_{(2)}\) 轉成 16 進制碼，則 \(A=\)__(10)__\(_{(H)}\)
