1. 下列何種螺桿、螺帽正逆轉的間隙最小________螺桿。(A) V 型(B) 梯型(C)方型 (D)滾珠

2. 將電氣信號轉換為氣壓的器具是(A) 電磁閥(B) 壓力開關(C)磁簧開關 (D)荷重計。

3. 有關 M8×1.25 螺栓下列描述何者有誤？(A) 螺桿外徑 8 mm(B) 內螺紋加工時鑽孔直徑 7.8 mm(C)螺距 1.25 mm (D)為公制粗牙螺紋。

4. 真空吸力大小與吸盤何種特性無關(A) 吸入流量(B) 真空度(C)工件材質 (D)面積。

5. 空氣壓縮機之空氣流量，最通用的公制單位為(A) GPM(B) SCFM(C)Nm³/h (D)Ncc/m。

6. 有個二線式附 LED 之磁簧開關的內部迴路如下，何者在感測時感測器會導通，同時 LED 燈亦會亮 (A)(B)(C)(D)

7. 在低壓感測系統中，不可使用潤滑器的最主要原因為(A) 氣壓式放大器內部膜片會沾黏(B) 輸送管路會阻塞(C)氣壓感測器發射噴嘴會阻塞 (D)氣壓感測器接收噴嘴會阻塞。

8. 如圖( A ) 為氣壓缸 (φ50×20×200) 之平衡迴路，若氣源壓力 P₁=5 kgf/cm²、負載 W=50kgf，則 P₈ 壓力為________kgf/cm² 可以使負載物停止於任意位置。

(A) 1.29(B) 1.65(C)2.0 (D)2.92

9. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若螺桿導程 L=8 mm、行走距離 S=192 mm、行走時間 t=5sec，試求螺桿轉速 (Nₛ)？________rpm。(A) 180(B) 210(C)240 (D)288

10. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 Nₘ=1440 rpm、螺桿所需轉矩 Tₛ=2 N·m、馬達與螺桿間減速機之減速比 i=25、傳動效率 η=73%，試求馬達所需轉矩 Tᵣₛ=________N·m。(A) 0.11(B) 0.08(C)50 (D)68.5

11. 氣壓缸 φ50×20×300 在 5 kgf/cm² 的壓縮空氣供給下，若前進行程需花 1sec，試問供給此氣壓缸的空氣流為多少？________ℓ/min (ANR)。(A) 35.3(B) 106(C)206 (D)306

12. 有關一般型直流電源供應器之敘述，下列何者有誤？(A) 有最大使用功率限制(B) 一般使用電流量係以負載內阻決定(C)一般使用電流量可限制 (D)輸入電源可選擇 AC110/220V。

13. 有關滚珠導螺桿帶動滑台之敘述，下列何者有誤？(A) 定位精度很高(B) 反覆定位之重置精度很高(C)導程愈小，定位精度愈高 (D)適用於直線快速移動定位。

14. 如圖(2)有一步進馬達驅動之導螺桿(導程為 $8\mathrm{mm}$)式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 20:1 之減速齒輪組。如工作平台之位移解析度為 $0.001\mathrm{mm}$，則此步進馬達之步進角度應為

(A)0.45(B)0.9 (C)1.8 (D)3.6 度。

15. 一皮帶輪系統驅動之輪系，主動輪之輪徑為 $20 \mathrm{~cm}$、從動輪之輪徑為 $50 \mathrm{~cm}$，若主動輪轉速 $\mathrm{N}_{1} = 1000 \mathrm{rpm}$、無滑動、轉矩 $\mathrm{T}_{1} = 10 \mathrm{~N} - \mathrm{m}$、傳動效率 $\eta = 95\%$，試求從動輪轉速 N₂ =________rpm(A)380$(B)400 (C)2375 (D)2500

16. 有一支氣壓缸標示 $\mathrm{TA - }\phi 50\times 20\times 300$ 的記號，下列敘述哪些正確？(A) 前耳軸型安裝方式(B) 氣壓缸缸徑 $20\mathrm{mm}$(C)行程長度 $300\mathrm{mm}$ (D)活塞桿伸縮時，會隨著負載軌跡調整偏移角度。

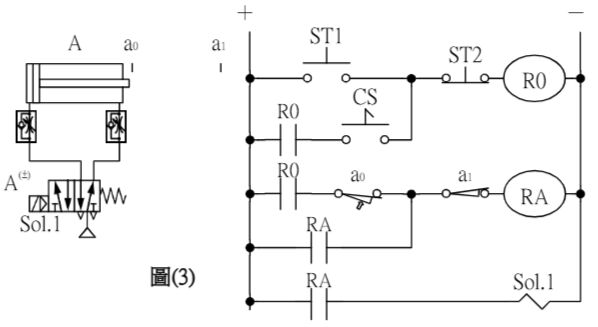

17. 如圖(3)電氣-氣壓迴路，下列敘述哪些正確？

(A) 壓按一下 ST1 會使氣壓缸前進後退一下停止(B) 當切下 CS 時，再壓按一下 ST1 會使氣壓缸連續往復動作(C)當連續往復動作時，欲使其停止須壓按 ST2 (D)按一下 ST1 放開後，再切下 CS 選擇鈕，則氣壓缸會變為連續往復動作。

18. 如圖(4)所示，為某高鐵車站一部乘客使用之油壓電梯的機械結構圖，其電梯箱重量 $\mathrm{W} = 1000\mathrm{kgf}$、移動距離 $\mathrm{S} = 6\mathrm{m}$、移動時間 $\mathrm{t} = 10\mathrm{sec}$、承載乘客的重量 $\mathrm{W}_{2} = 1625\mathrm{kgf}$；若忽略機械摩擦因素，有關配重塊(平衡電梯箱用)之敘述，下列哪些正確？配重塊(A) 重量 $1000\mathrm{kgf}$(B) 移動速度為 $0.3\mathrm{m/sec}$(C)移動距離為 $3\mathrm{m}$ (D)移動方向與電梯箱的相反。

19. 有關減速機之敘述，下列哪些正確？(A) 減速比愈大，輸出扭矩愈大(B) 減速比愈大，輸出轉速愈大(C)減速比愈大，機械效率(efficiency)愈大 (D)減速比愈大，機械利益(effect)愈大。

20. 在真空吸盤與真空產生器之間，加裝過濾器之作用，下列敘述哪些正確？(A) 防止異物進入(B) 提高真空吸力(C)避免真空產生器被阻塞 (D)縮短吸放時間。
