113年 - 113 灌溉管理組織新進農田水利事業人員甄試試題_灌溉管理人員機電組：水閘門機電概要#144218

1.三相 220VAC 電源驅動之三相平衡的 Y 接馬達，每相馬達線圈上的端電壓是？ (註：√3 = 1.732，√2=1.414) (A) 127VAC (B) 220VAC (C) 311VAC (D) 381VAC

2.當兩軸間有微量的偏心或角度偏差，適合採用何種連軸器？ (A)鍊條連軸器 (B)環形連軸器 (C)分筒連軸器 (D)摩擦阻環連軸器

3.由許多元件的組成，用以傳遞力量，完成特定運動軌跡的裝置，稱為？ (A)機構 (B)機械 (C)設備 (D)結構

4.藉由凸輪傳動，其接觸方式為何？ (A)滾動 (B)滑動 (C)推動 (D)滾動與滑動

5. 6 安培電流流經 2 個並聯電阻(R1=10 歐姆，R2=2 歐姆)，則 R2 的端電壓是多少？ (A) 2V (B) 6V (C) 10V (D) 12V

6.採用鋼索捲揚機構吊升水閘門，先將數條鋼絲撚合成股，再以含潤滑劑的纖維繩為心，扭絞數股而 成鋼索，纖維繩的主要作用不包含下列何者？ (A)讓鋼索具有撓性 (B)減少內部的摩擦 (C)提供鋼索防鏽 (D)提升鋼索強度

7.由位能轉換成動能，再將動能轉換成電能的過程，是屬於哪一種發電方式？ (A)核能 (B)火力 (C)水力 (D)風力

8.當機構的機械利益愈高，則該機構哪一種效益愈多？ (A)費力 (B)省電 (C)省力 (D)省時

9.以馬達驅動負載時，透過機械傳動元件聯結，通常要加裝什麼機械元件？ (A)聯軸器 (B)變頻器 (C)電容器 (D)放大器

10.下列哪一種感測器可以用來偵測水閘門內水位高度的變化？ (A)光感測器 (B)超音波感測器 (C)加速度感測器 (D)聲音感測器

11.下列何者不能做為 PLC 的輸入元件？ (A)近接開關 (B)磁簧開關 (C)極限開關 (D)警示燈號

12.有一 6 極、60 HZ 之交流感應馬達，搭配 1：10 的減速機，馬達轉速為何？ (A) 120 rpm (B) 180 rpm (C) 240 rpm (D) 600 rpm

13.為了減少滾珠螺桿中滾珠與軌道之間的傳動摩擦損失，理想情況下應屬於哪一種接觸？ (A)線接觸 (B)點接觸 (C)無接觸 (D)面接觸

14.下列對於齒輪傳動的敘述，何者是不適合的？ (A)可傳遞動力 (B)可改變運動角速度 (C)能維持不變的轉速 (D)可做遠距離傳動

15.裝置於高處的電動絞盤機構，若不計摩擦與效率，為了能產生 0.5 馬力的功率，欲拉動一重量為 500 公斤重的閘門，閘門可以以多少 cm/sec 的速度上升？ (A) 15 cm/sec (B) 0.75 cm/sec (C) 75 cm/sec (D) 7.5 cm/sec

第一題： 水閘門重量為 W=3.42T，採用鋼索捲揚吊門機，該吊門機由【圖一】所示的滑車機構組成，忽略摩擦阻力，請計算驅動器需出多少力(F)方能拉起水閘門？若吊升速度為 V=5m/min，則驅動器端的鋼索進給速度？驅動器的輸出功率(Watt)？【10 分】

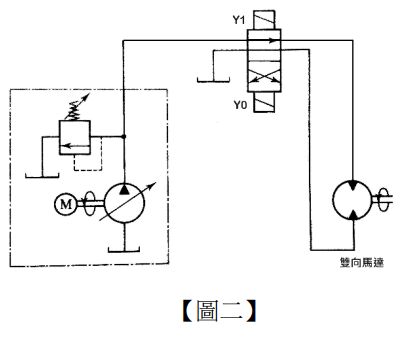

第二題： 水閘門鋼索捲揚液壓吊門機的液壓傳動系統如【圖二】所示，請根據此圖撰寫其功能性敘述(functional description)？【10 分】

第三題： 何謂機械伺服系統？請說明其架構與運作機制。【15 分】

第四題： 位置回授控制系統方塊圖如【圖四】所示，分別由輸入 R(S)、輸出 Y(S)、控制器 G₁、馬達 G₂、與感測器回授訊號 H(S)組成，求出該系統的轉移函數 Y(S)/R(S)？【10 分】

 (一)轉換單位後成多少瓦特？【5 分】

(二)若額定轉速為 1800rpm，求此一電動機的輸出扭矩？【5 分】

 (一)引水量 Q 等於多少(m³/sec)？【5 分】

(二)每日引水的重量為幾噸？【5 分】

(三)抽水機馬達所需的功率為幾 ps 功率？【5 分】
