114年 - 114 台灣自來水股份有限公司_評價職位人員甄試試題_技術士操作類-甲(機電)、技術士操作類-甲(限具中級以上電氣技術人員資格報考)、技術士操作類-甲(機電)(限原住民族報考) ：基本電學#139522

1. 有關『一RC並聯電路接於正弦波電壓源，在電壓峰值固定及電路正常操作情形下，若將電源頻率由小變大』的敘述，下列何者正確？(A)其通過電阻器的電流變小(B)其通過電容器的電流變小(C)其電源電流變小(D)此電路之功率因數變低

2. 有一使用100伏特電壓的電器，在8秒內消耗3200焦耳的電能，若此電器連續使用20小時，請問電器消耗多少度的電？(A)4度(B)8度(C)6度(D)12度

3. 有一電感性負載消耗之平均功率為600W，虛功率為800VAR，請問此負載之功率因數 PF為下列何者？(A)0.3領前(B)0.4領前(C)0.6滯後(D)0.8滯後

4. 有一兩电极板相距2mm，其間的介質為空氣，則介質強度為25kV/cm，若要兩电极板間不會導致絕緣破壞，請問最高電壓不得超過多少kV？(A)2kV(B)5kV(C)6kV(D)9kV

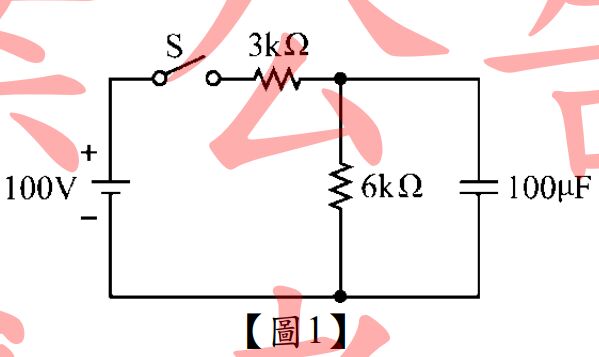

5. 如【圖1】所示電路，若在時間t＝0，開關S閉合時，試求充電時間常數為多少秒？
(A)0.3秒(B)0.6秒(C)0.2秒(D)0.4秒

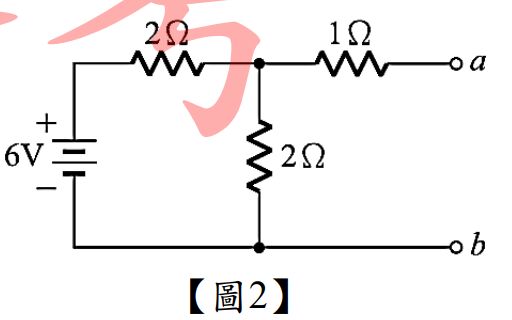

6. 如【圖2】所示電路，試求a、b兩端的戴維寧等效電壓E_Th、等效電阻R_Th各為多少？(A)3V、2Ω(B)3V、4Ω(C)4V、2Ω(D)6V、4Ω

7. 若將5V之直流電壓源串接於一個五環色碼電阻，則此色碼電阻的色環由第一環至第五環之顏色依序為「紅-綠-黑-黑-棕」，請問此電阻可能消耗的最大功率約為多少W？(A)0.03W(B)0.3W(C)0.01W(D)0.1W

8. 有一串聯電路內含R₁、R₂、R₃、R₄四個電阻及直流電壓源VS，電阻比為R₁：R2：R₃：R₄＝1：2：3：4，若最大的電阻為8Ω，且消耗功率為200W時，請問電壓源VS為多少V？(A)100V(B)150V(C)200V(D)250V

9. 如【圖3】所示之三相平衡電路，其電源側 ∆ 接，負載側Y接，線電壓為10 V，當其每相阻抗為3+j4Ω，請問此電路線電流為多少A？(A)40A(B)40A(C)20A(D)20A

10. 現有一套額定400kW的太陽能發電設備與一部額定800kW的風力發電機，若太陽能發電設備平均每日以額定容量發電4小時，風力發電機平均每日以額定容量運轉8小時。當每月平均運轉24天，又1度電的經濟效益為5元，請問每個月獲得的經濟效益為多少元？(A)960,000元(B)96,000元(C)660,000元(D)66,000元

11. 有一輸入功率為500W的抽水馬達，若效率為80%，請問損失為多少W？(A)300W(B)100W(C)250W(D)150W

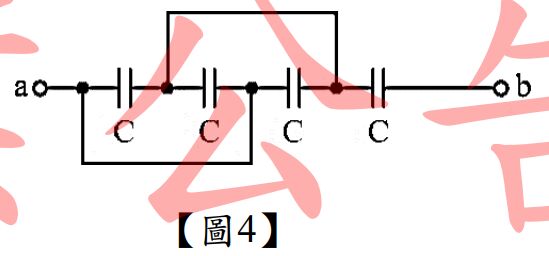

12. 如【圖4】所示電路，有4個完全相同的電容器，其電容量皆為2 µF ，請問a、b兩端的等效電容值Cab為多少 µF ？
(A)3 µF(B)2.5 µF(C)2.0 µF(D)1.5 µF

13. 有一電路系統的輸出功率為20kW，效率為0.8，若連續使用10小時，請問此系統的輸入能量為多少kWH？(A)150kWH(B)200kWH(C)250kWH(D)300kWH

14. 有直徑為1.6mm單芯線的配線回路，其線路電壓降為6 %；若將導線換成相同材質，直徑為2.0mm單芯線後，請問線路電壓降約為多少？(A)9.8 %(B)7.8 %(C)5.8 %(D)3.8 %

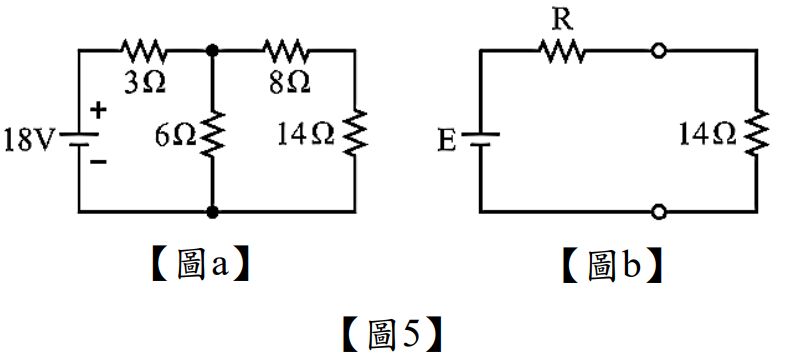

15. 如【圖5】所示電路，若將【圖a】電路化成【圖b】戴維寧等效電路，請問R與E各為下列何者？
(A)R=9Ω，E=14V(B)R=10Ω，E=12V(C)R=12Ω，E=18V(D)R=14Ω，E=16V

16. 有C₁及C₂兩電容器，其C₁=2μF、耐壓為300V；C₂=6μF、耐壓為500V，當將C₁及C₂串聯時，請問總耐壓為多少V？(A)400V(B)450V(C)600V(D)650V

17. 有一台110V馬達驅動機械負載，當轉速穩定在2800rpm時，輸出功率為1Hp，消耗電流為9A，請問此時該馬達的效率最接近下列何者？(A)95%(B)80%(C)75%(D)60%

18. 近期因應飛機航行安全，規定帶上飛機的行動電源容量不得超過160WH，WH為何種單位？(A)電量(B)電容(C)電流(D)能量

19. 小強想要使用三用電表測量在牆面的家用插座是否有電，其選擇開關應置於哪一檔位？(A)Rx10(B)ACV(C)DCV(D)DCmA

20. RL放電暫態電路，若電路最大電流為10A，試求歷時1個時間常數的電流為多少A？(A)8.65A(B)6.32A(C)3.68A(D)1.35A

21. 某平衡三相Y接發電機，若相電壓為110V，其線電壓約為多少V？(A)73.33V(B)191V(C)220V(D)381V

22. 某蓄電池，經過充電30秒後，儲存電量從200庫侖增至500庫侖，則平均充電電流為何？(A)20A(B)15A(C)10A(D)5A

23. 某線圈通電2A之電流，產生200安匝的磁通勢，試求該線圈的匝數？(A)100匝(B)200匝(C)250匝(D)300匝

24. 某三相平衡負載，相電壓110V，相電流20A，三相總功率為5kW，試求負載的功率因數？(A)0.66(B)0.76(C)0.85(D)0.92

25. 如【圖6】所示電路，試求電流I為多少A？
(A)0A(B)1.33A(C)2A(D)4A

26. 某導線使用10A電流時，線路損失為20W，若將該導線均勻拉長2倍，且使用電流改為5A，則線路損失為多少W？(A)40W(B)30W(C)20W(D)10W

27. 線圈通過電流變化，在0.2秒由0增至10安培，若感應電勢為10伏特，試求線圈自感為何？(A)0.01亨利(B)0.1亨利(C)0.2亨利(D)2亨利

28. 若0.04μF的電容器與0.06μF的電容器並聯連接後，施加100V的直流電壓，則電容器儲存的總能量為何？(A)0.75mJ(B)1mJ(C)0.25mJ(D)0.5mJ

29. RLC串聯電路連接在頻率為60Hz電源，已知R＝4Ω、 X _L ＝100Ω、 X _C ＝4Ω，試求串聯諧振時，品質因數為何？(A)5(B)4(C)2(D)1

30. 某電阻4Ω，若施加交流電壓 e(t) = 100sin(377t)V ，則此電路的虛功率為多少VAR？(A)0VAR(B)400VAR(C)2500VAR(D)5000VAR

31. 如【圖7】所示電路，試求電流I為多少A？
(A)1A(B)2A(C)2.5A(D)3A

32. 電壓源為20V，內電阻為0.5Ω，當接上負載時，產生2A電流，試求此負載的功率為何？(A)2W(B)19W(C)25W(D)38W

33. 某工廠負載容量800kVA，功率因數為0.6，若欲改善功率因數至0.8，需裝設多少kVAR的電容器？(A)240 kVAR(B)280 kVAR(C)320 kVAR(D)360 kVAR

34. 有台冷氣，每天使用10小時，若每度電3元，30天的電費為1800元，試求該冷氣功率為何？(A)1000W(B)1500W(C)2000W(D)3000W

35. 若=25∠53°， =20－ j20， =15∠180°，試求 為多少V？(A)20∠0°V(B)20∠37°V(C)20∠90°V(D)20 ∠135°V

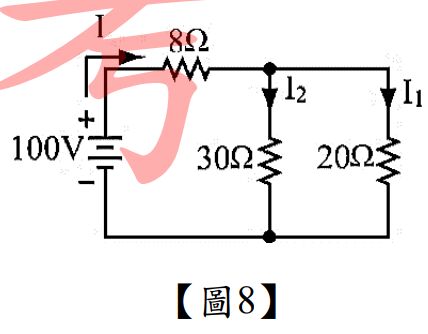

36. 如【圖8】所示電路，計算所得結果，下列何者正確？
(A)30Ω電阻上之壓降為60V(B)I=5A(C)I1=3A(D)I2=1A

37. 有關『等效電路分析方法』的敘述，下列何者正確？(A)戴維寧等效定理只能應用於線性網路(B)若戴維寧等效電路與諾頓等效電路皆可求得，則兩者之等效電阻相同(C)求戴維寧等效電阻時應將原電路之電流源短路(D)諾頓等效定理不能應用於線性網路

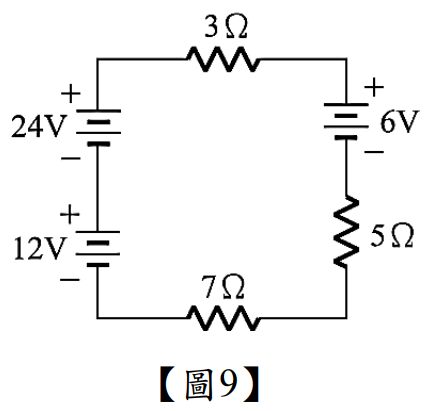

38. 如【圖9】所示電路，計算所得結果，下列何者正確？
(A)總電壓V_T=30V(B)總電流I_T=4A(C)總電壓V_T=42V(D)總電流I_T=2A

39. 有關『與基本電學相關』的敘述，下列何者正確？(A)1度電相當於1仟瓦之電功率(B)使電荷移動而做功之動力稱為電動勢(C)同性電荷相吸，異性電荷相斥(D)導體中電子流動的方向就是傳統之電流的反方向

40. 有關『改善電力系統功率因數之效益』的敘述，下列何者正確？(A)可以增加線路電力損失(B)可以節省電力費用(C)可以增加線路電流(D)可以增加系統供應容量

41. 有關『三相感應電動機』的敘述，下列何者正確？(A)若將電動機接於三相電源，其線圈間電壓之相位差各為120°(B)若將電動機接於三相電源，其線圈間電壓之相位差各為360°(C)若將電動機的三相電源任意更換二條，則轉向相反(D)若將電動機的三相電源任意更換二條，則速度減慢

42. 通常會影響『導體電阻大小』的因素，除了導體長度外，還有下列哪些因素？(A)截面積(B)溫度及電導係數(C)溫度及電流(D)電壓及電導係數

43. 有關『單相三線系統電路』的敘述，下列何者正確？(A)單相三線制與單相兩線制比較的優點之一，為電源端會提供較多電能但效率高(B)單相三線系統在室內配線時，中性線常用顏色為黑色(C)單相三線制與單相兩線制比較的優點之一，為提高負載供電電壓(D)單相三線系統負載不平衡時，負載小的兩端端電壓較大

44. 電壓 e(t) = 110sin377tV ，下列何者正確？(A)平均值110V(B)有效值110V(C)頻率50Hz(D)頻率60Hz

45. 若兩點的電位差 V_AB 為正值時，下列何者正確？(A)V_AB = V_A－V_B(B)V_AB = －V_BA(C)表示B點的電位高於A點的電位(D)電流由B點流向A點

46. 某電路上之電壓 e(t) = 100sin(ωt + 90°)V，通過的電流為 i(t) = 10sin(ωt + 30°)A，下列何者正確？(A)視在功率為2000VA(B)平均功率為500W(C)功率因數為0.5(D)虛功率為1000VAR

47. 有關RLC串聯電路，下列何者正確？(A)若 X _L = X _C ，則電壓與電流同相(B)若 X _L = X _C ，則功率因數為0.5(C)若 X _L > X _C ，則呈電感性電路(D)若 X _L < X _C ，則呈電容性電路

48. 關於佛來銘左手定則，下列何者正確？(A)又稱為電動機定則(B)拇指代表導體受力方向(C)食指代表電流方向(D)中指代表磁場方向

49. 有關色碼電阻的顏色所代表的數字，下列何者正確？(A)黑色代表的數字是1(B)黃色代表的數字是5(C)紫色代表的數字是7(D)灰色代表的數字是8

50. 如【圖10】所示之RLC交流串聯電路，下列何者正確？
(A)視在功率為2kVA(B)線路電流為20∠53°A(C)虛功率為1.6kVAR(D)功率因數為0.6
