96年 - 96 二技統測_海事類(二)_專業科目(一)：船用電學#144281

1. 假設，某電路之電流增為原來的 5 倍，則電阻中所產生的新發熱量是原發熱量的幾倍？ (A) 25 倍 (B) 1/25 倍 (C) 5 倍 (D) 1/5 倍

2. 從圖(一)電路中量得 18Ω的電壓為 9V，則下列敘述何者正確？

(A) \(30\Omega\) 電阻短路 (B) \(30\Omega\) 電阻斷路 (C) \(20\Omega\) 電阻短路 (D) \(20\Omega\) 電阻斷路

3. 一工具機標示所耗額定功率 2640 W，功率因數為 0.8，若其電源為 220 V，則該電源所能提供之最大電流為何？ (A) 15 A (B) 12 A (C) 9.6 A (D) 8 A

4. 下列各圖中，分別運用歐姆表所量測的總電阻，何者才是正確的解答？

①②

③④

(A) ① \(12\frac{4}{9}\Omega\) ② 18 Ω ③ 12 Ω ④ 18 Ω (B) ① 18 Ω ② 12 Ω ③ 12 Ω ④ 10 Ω (C) ① 18 Ω ② 12 Ω ③ 12 Ω ④ 18 Ω (D) ① \(12\frac{4}{9}\Omega\) ② 12 Ω ③ 12 Ω ④ 10 Ω

5. 下列圖中，電阻、電感及電容之阻抗值均為 1 Ω，請問各圖中，空心圓圈兩端之穩態總阻抗 Z_T 分別為多少？

①②

③④ (A) ① 2 Ω ② 2 Ω ③ (0.4 - 0.2j) Ω ④ 0.5 Ω (B) ① 0.5 Ω ② 1 Ω ③ (0.4 - 0.2j) Ω ④ (0.6 - 0.2j) Ω (C) ① 0.5 Ω ② 1 Ω ③ 0 Ω ④ (0.6 + 0.2j) Ω (D) ① 2 Ω ② 2 Ω ③ 1 Ω ④ 0.5 Ω

6. 關於圖(二)電路的敘述中，下列何者正確？

(A) 通過電阻的電流僅為直流電 (B) 通過電阻的電流僅為交流電 (C) 二極體不允許任何電流通過 (D) 透過二極體可以調節電流大小

7. 對二極體施以逆向偏壓，關於 PN (Junction) 界面的敘述，何者正確？ (A) 將 P 型半導體與電壓正極連接，N 型半導體與負極連接 (B) 在 PN 界面之間的空乏區域 (Depletion Area) 隨著電壓增加而加寬 (C) 能夠通過 PN 界面的電流與電壓成正比 (D) 當電壓增至崩潰電壓時，電流急速增加，但電壓降低後，該元件仍堪使用

8. 矽控整流器 (SCR) 與二極體同樣具有整流之功能，在整流之後尚可控制下列何者？ (A) 頻率高低 (B) 功率因數 (C) 電壓大小 (D) 電流方向

9. 放大器電路中同時有直流和交流電源，部份電路僅為交流電，為區隔此部份交流電路不受直流電影響，則多採用下列那個元件做為其間的交連 (Coupling)？ (A) 二極體 (B) 電阻 (C) 電感 (D) 電容

10. 一般標示四條色帶的碳電阻，     無法     從色帶中獲知下列何種資料？ (A) 十位與個位數值 (B) 10 的幂次值 (C) 額定功率 (D) 誤差值

11. 常用的編碼中，BCD 碼稱為二進制譯十進制，每一個十進位的數字均需用一組四個位元的二進位數表示之，則八個位元的 BCD 碼最大可表示的十進位數是多少？ (A) 256 (B) 255 (C) 127 (D) 99

12. 如圖(三)所示導線，如在均勻分佈磁場中從上往下切割，則導線內的電流將如何流動？

(A) 左右都進 (B) 沒有電流 (C) 左進右出 (D) 右進左出

13. 利用惠斯頓電橋測定電阻，為確定電橋達到平衡，須以何種裝置在其中點量測？ (A) 伏特計 (B) 變壓器 (C) 電阻計 (D) 檢流計

14. 利用「內部加熱法」清除絕緣表面濕氣，為何在電機繞組以通電方式加熱且限制溫度於 80°C 以下，其理由為下列何者？ (A) 避免溫度太高而使軸承上的油脂熔化 (B) 避免溫度太高而使軸承變形 (C) 避免繞線上的絕緣漆燃燒 (D) 不至於造成濕氣水份沸騰

15. 起重機、絞盤與錨機等甲板機械，均需具有較大的「啟動轉矩」與「轉矩、速度呈反比」的特性。若需達到此特性，電動機械宜採用何種激磁方式？ (A) 他激式電動機 (B) 並激式電動機 (C) 串激式電動機 (D) 複激式電動機

16. 根據交流感應電動機特性，其中轉子電流為：

$I_2 = \frac{sE_2}{\sqrt{r_2^2 + (sx_2)^2}}$，而每相轉矩為： $T = \frac{1}{\omega} \frac{r_2 s E_2^2}{r_2^2 + (sx_2)^2}$。則該二方程式中，若增加轉子電阻 $r_2$，其達到的目的，下列何者正確？ (A) 可增加啟動轉矩，與增加啟動電流 (B) 可增加啟動轉矩，與減少啟動電流 (C) 可減少啟動轉矩，與減少啟動電流 (D) 可減少啟動轉矩，與增加啟動電流

17. 根據公式：$T_m = \frac{1}{\omega_s} \frac{r_2 s E_2^2}{r_2^2 + (sx_2)^2} = \frac{1}{\omega_s} \frac{r_2 \frac{r_2}{x_2} E_2^2}{r_2^2 + (\frac{r_2}{x_2} x_2)^2} = \frac{1}{\omega_s} \frac{E_2^2}{2x_2}$。則交流感應電動機在最大轉矩時，其轉矩大小與何種電機參數     無關     ？ (A) 同步角速度 (B) 轉子電抗 (C) 轉子電阻 (D) 感應反電勢

18. 所謂「疊繞」，就是將同一磁極下相鄰的線圈依次串聯起來，構成一條並聯支路，對應一磁極就有一並聯支路。而所謂「波繞」，則是將同極性下的所有線圈全部串聯起來，形成一條通路。某P極直流發電機的電極繞組若採「波繞」方式，則該發電機之並聯路徑數為多少條？ (A) 2 (B) P (C) 2P (D) P/2

19. 同步電動機為抑制追逐擺動現象，又能幫助轉子容易啟動，轉子上除了以主磁場激磁外，通常還會裝設何種裝置達此目的？ (A) 串激繞組 (B) 補償繞組 (C) 藍極繞組 (D) 阻尼繞組

20. 同步電動機中，所謂的「同步」是指該電機機械中那兩者同步？ (A) 轉子轉數與旋轉磁場 (B) 轉子電流與旋轉磁場 (C) 轉子電壓與旋轉磁場 (D) 定子電流與旋轉磁場

21. 一直流發電機，若將其轉數昇高為原轉數之 3 倍，磁通密度增加為原來 2 倍，則新產生的感應電動勢變為原來的幾倍？ (A) 1.5 倍 (B) 3 倍 (C) 6 倍 (D) 2 倍

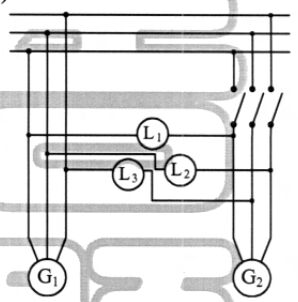

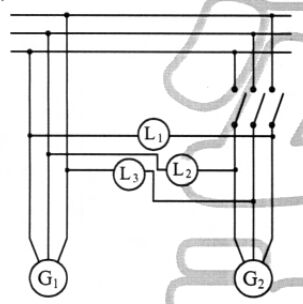

22. 欲使一部三相交流發電機 G₂ 與另一部已在運轉的三相交流發電機 G₁，或電力系統之匯流排並聯時，需使用同步裝置，請問下列何者是「二明一滅」同步指示燈的正確連結方式？(其中，L₁、L₂ 及 L₃ 是指示燈；G₁、G₂ 則是發電機) (A) (B) (C)(D)

23. 根據電機機械相關原理或定則，如圖(四)所示導體中施以電流後，造成該導體向下方運動，則用來解釋此現象的電機原理名稱為何？

(A) 佛萊明右手定則 (B) 佛萊明左手定則 (C) 安培右手定則 (D) 楞次定律

24. 根據定理描述，N 匝線圈受到變動的磁場 $\frac{d\phi}{dt}$ 切割，在線圈的兩端會產生感應電動勢，即：$E = N \frac{d\phi}{dt}$，則此定理名稱為何？ (A) 楞次定律 (B) 安培右手定則 (C) 法拉第定律 (D) 庫倫定律

25. 有串聯與並聯線路的兩種火警系統，其火警試驗裝置須分別裝在這兩種系統的何處？ (A) 串聯系統的前端，並聯系統的前端 (B) 串聯系統的中點，並聯系統的後端 (C) 串聯系統的後端，並聯系統的前端 (D) 串聯系統的前端，並聯系統的中端

26. 過給氣機(Supercharger)的轉速量測，以電磁方式取出旋轉頻率所生之電壓，經微分整流後，再予以濾波，所得的直流電壓與轉速成何種關係？ (A) 反比 (B) 正比 (C) 平方反比 (D) 平方正比

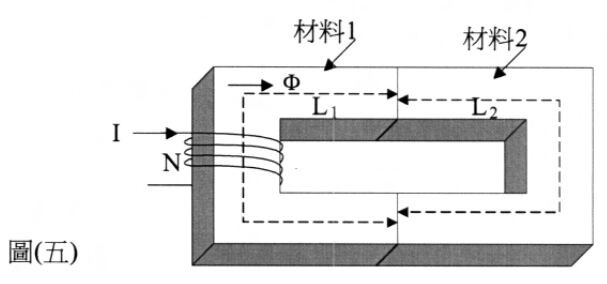

27. 一串聯磁路如圖(五)所示，已知繞線匝數為 N 和電流 I，而兩種材料的平均長度分別為 L₁ 和 L₂，導磁係數分別為 μ₁ 和 μ₂，截面積若均為 A，利用磁路安培定理 NI=H₁L₁+H₂L₂，求出 Φ？(其中，Φ 為磁路中的磁通量；H 為磁場強度，即每單位長度的磁動勢：H=NI/L 或 B=μH；B 為磁通密度，亦即 B=Φ/A)

(A) $\frac{\mathrm{NI}}{\mathrm{AL}_{1}/\mu_{1}+\mathrm{AL}_{2}/\mu_{2}}$ (B) $\frac{\mathrm{ANI}}{\mathrm{L}_{1}/\mu_{1}+\mathrm{L}_{2}/\mu_{2}}$ (C) $\frac{\mathrm{ANI}}{\mathrm{L}_{1}\mu_{1}+\mathrm{L}_{2}\mu_{2}}$ (D) $\frac{\mathrm{AI}}{\mathrm{L}_{1}\mathrm{N}/\mu_{1}+\mathrm{L}_{2}\mathrm{N}/\mu_{2}}$

28. 直流電動機因電樞反應所形成的減磁作用，對轉速和轉矩的影響分別為何？ (A) 轉速減慢，轉矩減小 (B) 轉速增快，轉矩加大 (C) 轉速減慢，轉矩加大 (D) 轉速增快，轉矩減小

29. 繞線式三相感應電動機在轉子電路中，增加電壓與增加電阻同樣皆可控制電動機的轉速，惟所加電壓必須與被控制感應電機轉子電路中那一條件相同？ (A) 電壓方向 (B) 相位角 (C) 頻率 (D) 電壓大小

30. 若感應電動機每相啟動轉矩為：$T_{s}=\frac{1}{\omega_{s}\left(r_{1}+r_{2}\right)^{2}+x^{2}}$，且同步旋轉磁場速度為：$N_{s}=\frac{120f}{p}$。如欲改變電動機的速度，可從改變「轉矩」或「同步速度」進行控制，但下列何種參數的改變     無法     控制電動機速度？ (A) 改變外加電壓 $V_{1}$ (B) 改變輸入電力頻率 f (C) 改變電動機極數 p (D) 改變電樞電抗 x

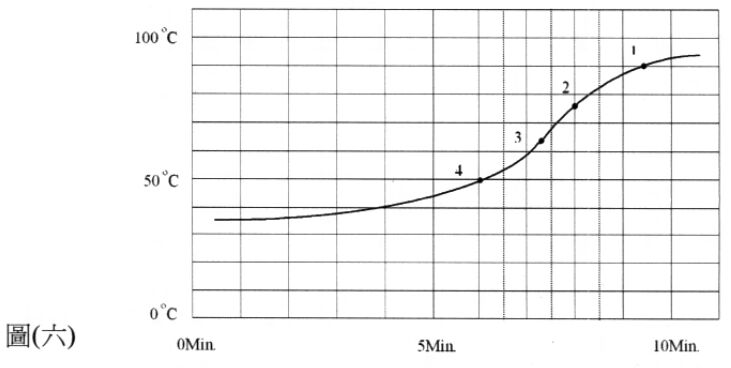

31. 熱檢出方式有差動式與恆溫式兩種，假設差動式因溫度上昇率達到每分鐘 15°C 發生觸動，恆溫式則當溫度達到 70°C 而觸動，若機艙發生火災溫昇如圖(六)所示，在那一點何種檢出器最先被觸動？

(A) 第 1 點差動式 (B) 第 2 點恆溫式 (C) 第 3 點差動式 (D) 第 4 點恆溫式

32. 直流電動機外部特性圖中顯示：電動機因激磁方式不同而外部特性相異；請問適用於錨機的電動機，其轉矩對負載電流變化的特性圖中，在負載電流滿載時，應為何種曲線？ (A) 直線 (B) 拋物線 (C) 雙曲線 (D) 漸進線

33. 一個三相平衡感應電動機，定子側接三相平衡電源，每相繞組於氣隙中所建立之磁動勢最大值為 $H_m$，請問三相繞組於氣隙中所建立之合成磁動勢最大值為多少？ (A) $\frac{2}{3}H_m$ (B) $\frac{3}{2}H_m$ (C) $3H_m$ (D) $6H_m$

34. 在三相「$Y-Y$」接線的變壓器電路中，下列敘述何者為正確？ (A) 線電流為相電流的 $\sqrt{3}$ 倍 (B) 線電流為相電流的 $\frac{1}{\sqrt{3}}$ 倍 (C) 線電壓為相電壓的 $\sqrt{3}$ 倍 (D) 線電壓為相電壓的 $\frac{1}{\sqrt{3}}$ 倍

35. 一直流串激式電動機，若負載電流增加為 2 倍，且該激磁電流尚未達飽和範圍，則新轉矩是舊轉矩的幾倍？ (A) 2 倍 (B) 4 倍 (C) $\frac{1}{2}$ 倍 (D) $\frac{1}{4}$ 倍

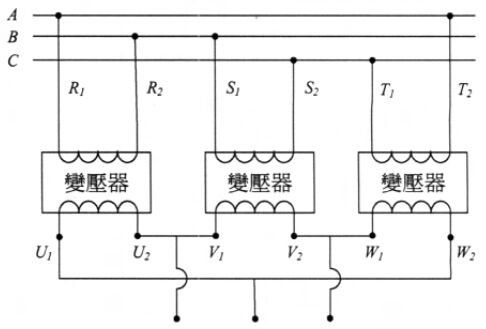

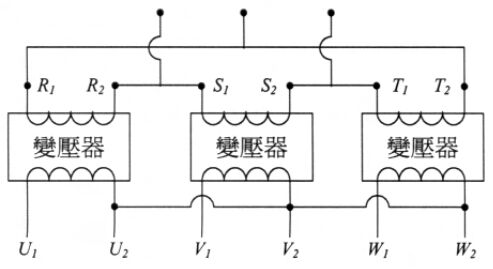

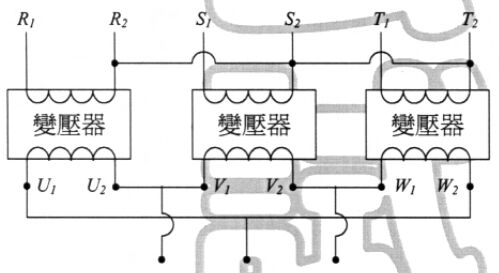

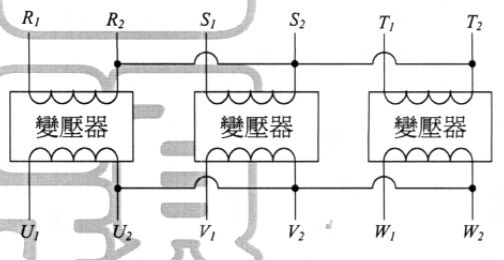

36. 利用單相減極性變壓器三台，操作成「$Y-Y$」三相連接變壓器，下列接線方法何者正確？ (A) (B)(C)(D)

37. 感應電動機的「轉差率」，是轉子轉數與同步轉數間的百分比例關係。下列敘述中，若 $N_s$ 代表同步轉數，$N_r$ 代表轉子轉數，則轉差率 S 為何？ (A) $S = \frac{N_r - N_s}{N_s} \times 100\%$ (B) $S = \frac{N_s - N_r}{N_s} \times 100\%$ (C) $S = \frac{N_s - N_r}{N_r} \times 100\%$ (D) $S = \frac{N_r - N_s}{N_r} \times 100\%$

38. 有一 6 極 1200 rpm 的中速柴油交流發電機，原額定功率為 1000 KW，電壓為 440 V。故障後，須更換新的發電機，惟市面上能符合額定功率、電壓的發電機僅有低速者，請問要配置那一種新的發電機，才能達成原有供電能力？ (A) 24 極 250 rpm 發電機 (B) 8 極 750 rpm 發電機 (C) 10 極 720 rpm 發電機 (D) 12 極 500 rpm 發電機

39. 直流電動機電樞在磁場中轉動切割磁通，所生之反電動勢公式為 $E_b = V - I_a R_a$，可用以求取電動機的轉速。若有一直流並激式(Shunt field excited)電動機，運轉中突然激磁線圈斷路，則此電動機運轉情況會產生何種變化？ (A) 電動機速度維持不變 (B) 電動機速度立刻停車 (C) 電動機速度立即竄昇 (D) 電動機速度立即掉落

40. 假設變壓器之一次繞組匝數為 $N_1$，二次繞組匝數為 $N_2$，則一次側阻抗 $Z_1$ 以二次側阻抗 $Z_2$ 換算出來的等效阻抗，應為下列何者？ (A) $\frac{N_1}{N_2} \cdot Z_2$ (B) $\left(\frac{N_1}{N_2}\right)^2 \cdot Z_2$ (C) $\frac{N_2}{N_1} \cdot Z_2$ (D) $\left(\frac{N_2}{N_1}\right)^2 \cdot Z_2$
