96年 - 96 經濟部所屬事業機構_新進職員甄試試題_地球物理：探勘地球物理學#147258

一、試舉五項地球物理探勘方法並簡述其個別主要用途。(10分)

二、震波能量從震源行進至彈性及密度不連續之界面，再反射或折射回至地面受波站之波徑 (Ray Path)中，試舉二項主要的能量衰減因素。(6 分)

1. 我們如何稱呼此環帶?(2分)

2. 影響此環帶大小的因素主要有哪三項?(6分)

1.地球對震波之響應(Response)為迴旋模型(Convolutional Model)。以 g(t)表示記錄描線 (Recording Trace)，s(t)表示信號(Signal)，r(t)表示反射函數(Reflectivities)，n(t)表示雜波， w(t)表示傳播連波(Wavelet)，請以數學式分別表示g(t)與s(t)。(5分)

2.設兩數位信號函數為 f(t) =(1，3，-1) 與h(t) =(1，2，3，4)，此兩函數經過迴旋運算 g(t)=f(t) *h(t)，求 g(t)函數為何?(5分)

1.由一放大器(Amplifier)讀得一信號振幅值(Amplitude)為 100mV，若放大器設定的增益值 (Gain)為40dB，請問原始記錄到的信號振幅值為何?(5分)

2.有三套不同的儀器記錄系統，其動態範圍分別為45dB、60dB與 96dB，若純考慮記錄品質 ，應選購何者?(2分)

1.信號可以被真實回復的最高頻率(即 Nyquist Frequency)為何?(3 分)

2.如何稱呼因採樣率不足所造成的假象(Spurious Effect)? (2分)

1.假設地層之岩石密度為ρ，傳波速度為V，請以ρ，V表示出聲波阻抗的數學式。(2分)

2.假設一平面縱波(P wave)垂直入射於密度及速度各為ρ1，V1 及ρ2，V2 之兩彈性介質的界面，請以ρ，V表示出此界面的反射係數。(2分)

1. 64 重合(fold)的震測資料經適當修正並重合(Stack)後，S/N 可以提高多少倍?(3分)

2.野外震測每炸一次有 240 波道(Channel)同時接收，炸點沿測線移動，欲獲得 60 重合 (fold)的震測記錄，則炸點與展開(Spread)每次炸測均往前挪移幾個受波站距離 (Geophone Station Interval)?(3分)

1.列舉地面波的三項主要特徵。(6分)

2.列舉三種消除或衰減地面波的有效方法。(6分)

1.請判別下圖中 a、b、c 各站所記錄到的波別(複反射、主反射(Primary)、幽靈反射(Ghost))。(3分)

2.消除複反射的最有效方法是什麼?(2分)

十一、AVO 分析為直接探油法(Direct Hydrocarbon Indicator)的進階工具，但通常從震測剖面即可以直接指出油氣存在的可能性，試列舉五種一般油氣層可能呈現的特徵。(10分)

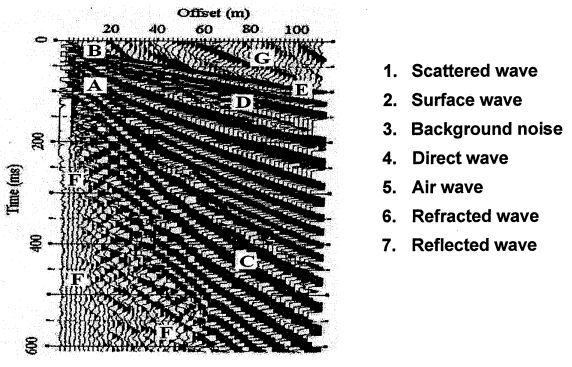

十二、下圖為野外單張震測記錄(Single Shot Record)，圖內英文字母標示各種震波跡象 (Seismic Event)可能出現的位置，圖右為各種震波跡象的種類或名稱，請依英文字母 列出其對應震波跡象。(7分)

十三、在井孔內施測所得的聲波電測(Sonic Log)資料，地質人員除據以計算出地層孔隙率外， 在震測解釋上有何重要用途?(4分)

1. 請敘明何圖屬正斷層(Normal Fault)系列，何圖屬逆斷層(Reverse Fault)系列。(3分)

2. 指出何圖具有生長斷層(Growth Fault)的跡象。(3分)
