17 分析如圖之電路，若MOSFET 之轉導值gm=1 mA/V 且操作於飽和區，元件之輸出阻抗ro=10 kΩ，RD=10 kΩ， RG=10 kΩ，試求 Vo/Ii=？

(A)-90/11
(B)-10
(C)-15/2
(D)-25/3
.

答案：登入後查看
統計： A(12), B(21), C(48), D(23), E(0) #845949

詳解 (共 10 筆)

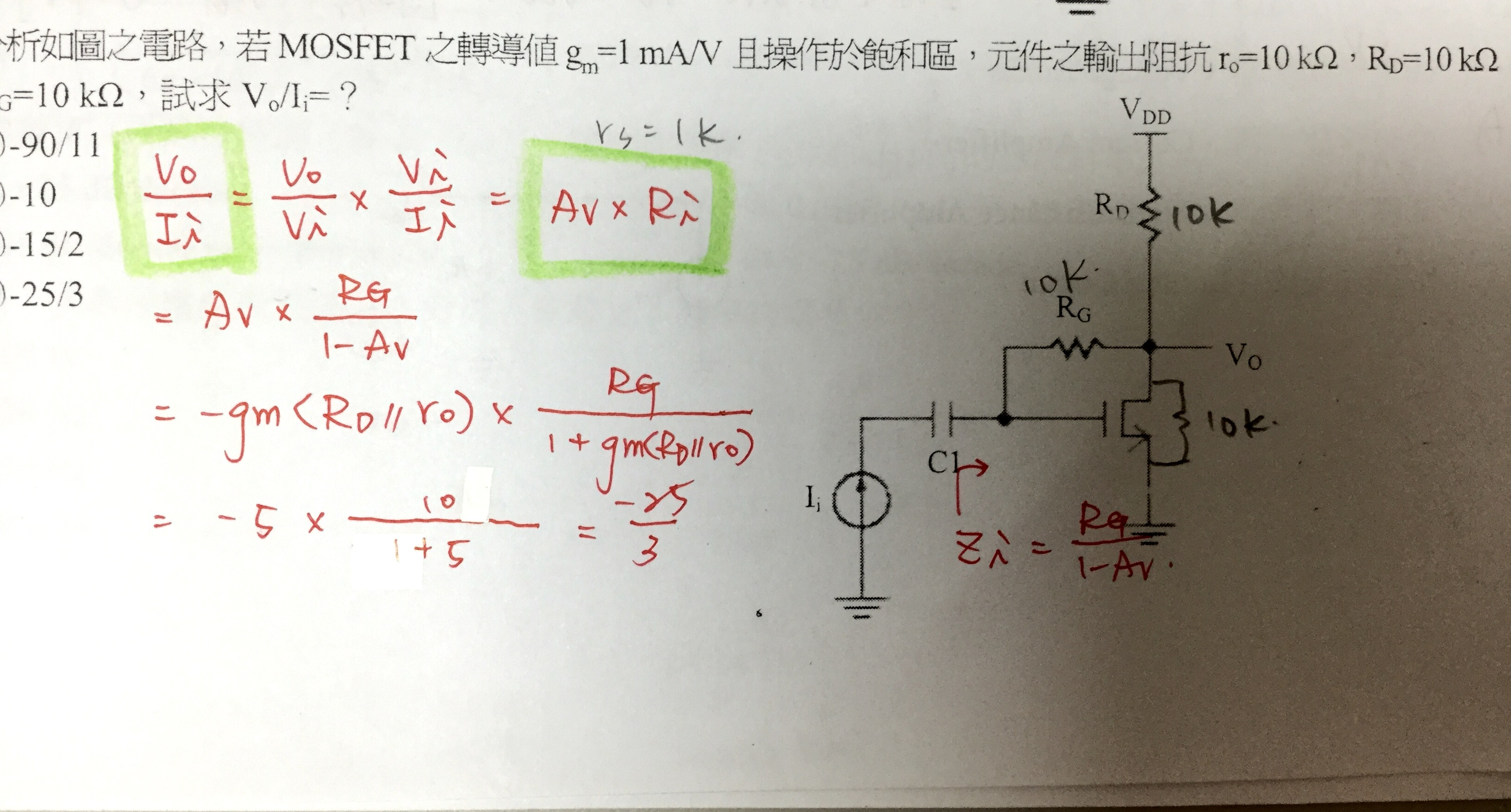

#1375322
php6kwD94
14
3
#2787543

簡單來說：
樓上算出(-25/3)的----->你的算法是屬於"米勒近似"(近似解)--->可直接使用米勒近似公式等效
樓上算出(-15/2)的----->你的算法是屬於"米勒等效"(精確解)--->須使用節點電壓法分析
//
不過這是初考5等呀，用節點法算這題，很費時，還不一定算對.......

5
0
#3251933

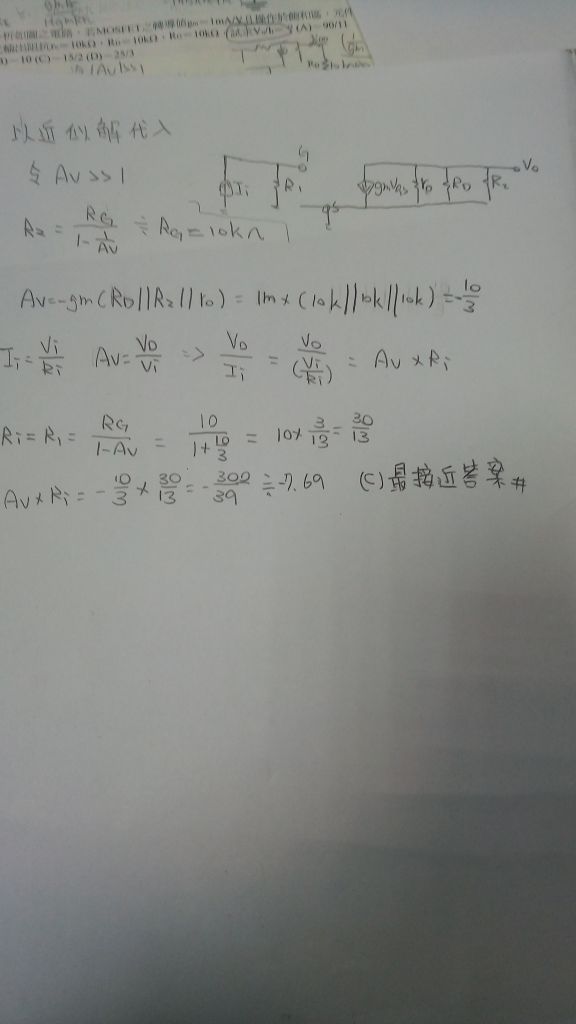

5c90913e0144b.jpg#s-576,1024

5
0
#2515211

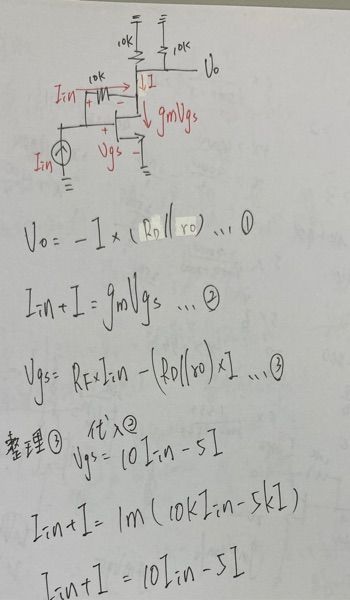

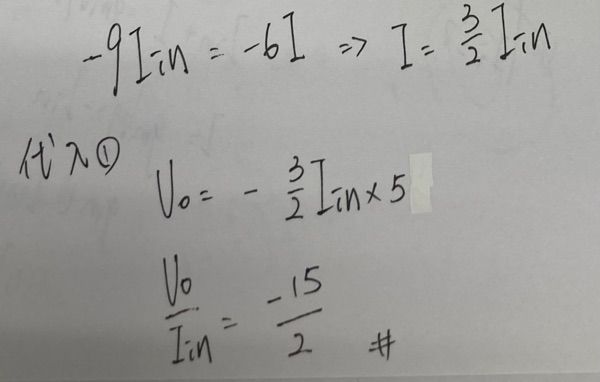

Vo=5(Ii-Vgs) Vgs=5(Ii-Vgs)+10Ii 故Vgs=(5/2)Ii 將Vgs帶入Vo的式子就是答案
3
0
#1375327
我算出來是D欸
是我算錯還是答案給錯...
請高手指導一下
3
0
#2215829
我也試算25/3欸請問這題到底正解算是甚...
(共 30 字，隱藏中）
前往觀看
3
0
#2515221
要先畫出小訊號圖
1
0
#2261092
這份考卷還真奇怪......
(共 16 字，隱藏中）
前往觀看
1
0
#1237260
請問此題如何解?
0
0
#5511521



0
0
