115年 - 第四章直流網路分析：補充題 37-91#146575，包含選擇題 55 題、申論題 0 題。

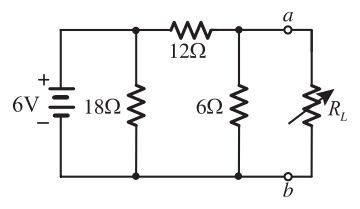

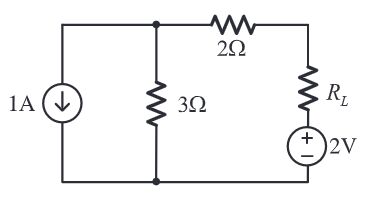

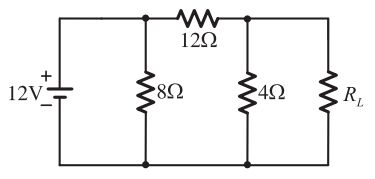

37. 如右圖電路中，應調整 R_L 為下列何值時，始可獲得最大功率輸出？中捷 110
(A)12Ω (B)6Ω (C)5Ω (D)4Ω

38. 如下圖之電路，求 4Ω 所消耗的功率為多少？中捷 110
(A)16W (B)24W (C)64W (D)72 W

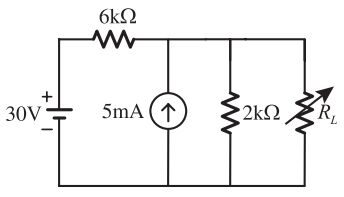

39. 如下圖電路，請問 RL 多少時可得到最大功率？中捷 110
(A)1KΩ (B)1.5KΩ (C)2KΩ (D)2.5KΩ

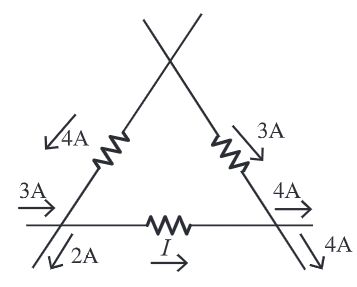

40. 有一電路如下圖所示，則 I 流過電流為何？台糖 110
(A)1A (B)4A (C)6A (D)8A

41. 如下圖所示之電路，電阻 R_L等於多少時，可得最大功率？台糖 110
(A)3Ω (B)4Ω (C)6Ω (D)12Ω

42. 如下圖所示，請求 V_o之值為何？台糖 110
(A)6V (B)12V (C)18V (D)30V

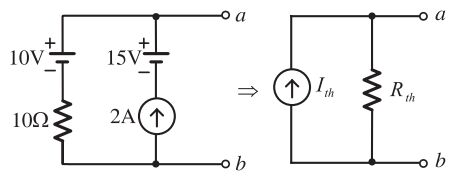

43. 如下圖所示，請求出諾頓等效電路之 I_th 與 R_th 之值分別為何？台糖 110
(A)I_th = 2A，R_th = 10Ω (B)I_th = 3A，R_th = 10Ω (C)I_th = 1A，R_th = 10Ω (D)I_th = 2A，R_th= 5Ω

複選題

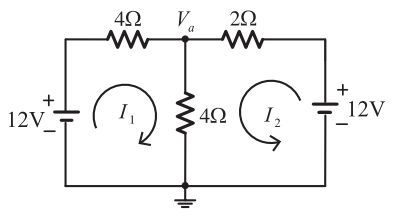

44. 如下圖所示電路，下列敘述何者正確？台糖 110
(A)2I₁ + I₂ = 3 (B)2I₁ + 3I₂ = 6 (C)V_a = 0V (D)I₂ = 1.5A

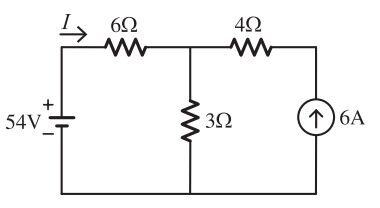

45. 如下圖所示電路，請問 I = ？自來水 110
(A)4A (B)3A (C)2A (D)1A

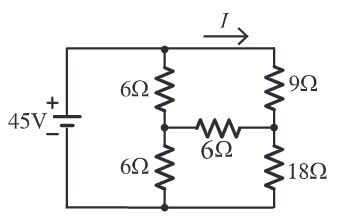

46. 如右圖所示電路，請問 I = ？自來水 110
(A)4A (B)2A (C)1A (D)0A

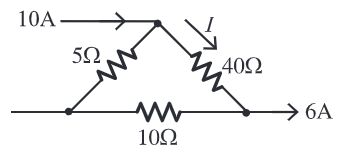

47. 如下圖所示，求流過 40 歐姆的電流 I 為多少安培？自來水 110
(A)4A (B)2.7 A (C)2 A (D)1.6 A

48. 如下圖所示，求 ab 兩端的電壓為多少伏特？自來水 110
(A) 8V (B)12V (C)18V (D)24V

複選題

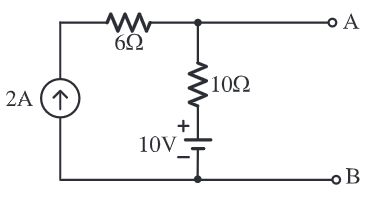

49. 如下圖所示電路，請求 A、B 兩點間的戴維寧等效電阻與戴維寧等效電壓為多少？自來水 110
(A)R_th = 10Ω (B)R_th= 5Ω (C)E_th = 20V (D)E_th = 10V

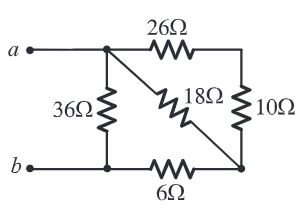

50. 如下圖所示的電路，a、b 兩端公所看到的等效電阻 R_ab 為何？初等考 110
(A)6Ω (B)8Ω (C)10Ω (D)12Ω

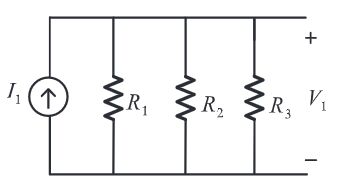

51. 如下圖所示，則下列節電流方程式中，何者正確 ? 初等考 110
(A)\( \frac{V_1}{R_1} = I_1 \) (B)\( \frac{V_1}{R_1} + \frac{V_1}{R_2} = I_1 \) (C)\( \frac{V_1}{R_1} + \frac{V_1}{R_2} + \frac{V_1}{R_3} = I_1 \) (D)\( \frac{V_1}{R_1 + R_2 + R_3} = I_1 \)

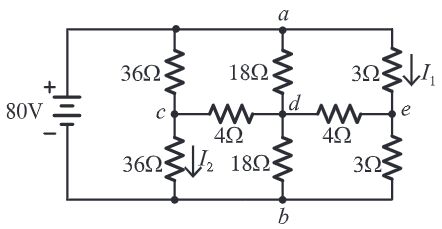

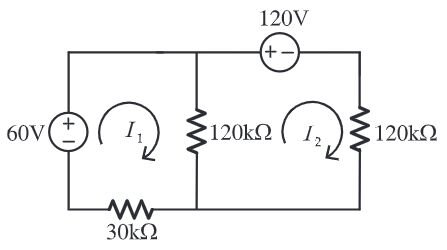

52. 如下圖所示之電路，電路中 I₁ 與 I₂ 之關係為何？初等考 110
(A)I₁ = 12I₂ (B)I₁ = 9I₂ (C)I₁ = 6I₂ (D)I₁ = 3I₂

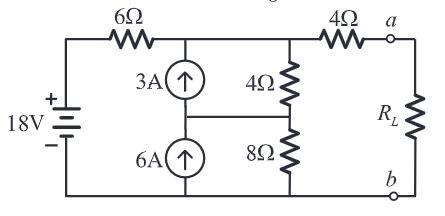

53. 如下圖所示之電路，求在負載 R_L 發生最大功率轉移時之 P_max 為何？初等考 110
(A)44W (B)32W (C)24W (D)12W

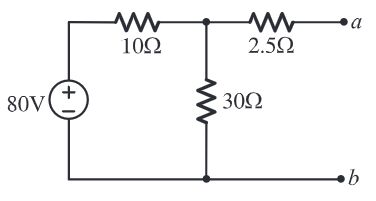

54. 如下圖所示的電路，a、b 兩端的戴維寧等效電壓 E_TH 及等效電阻 R_TH 分別為何？初等考 110
(A)20V 與 30 Ω (B)60V 與 10Ω (C)60V 與 30Ω (D)60V 與 2.5Ω

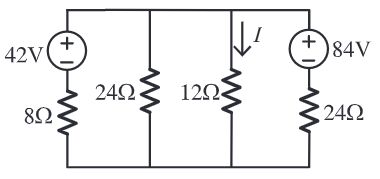

55. 如下圖所示之兩電源電路，流經 12Ω 的電流 I 值為何？初等考 110
(A)3A (B)4.5A (C)9A (D)11A

56. 如下圖所示之電路，若利用迴路電流法進行分析，下列敘述何者正確？初等考 110

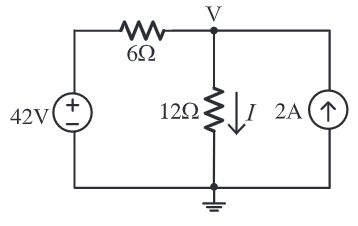

(A) 流經過 R₃ 電阻的電流為 2 A(向上) (B) 流經過 R₂ 電阻的電流為 1A(向上) (C) 流經過 R₁電阻的電流為 1A(向下) (D) 流經過 R₃ 電阻的電流為 4A(向下)

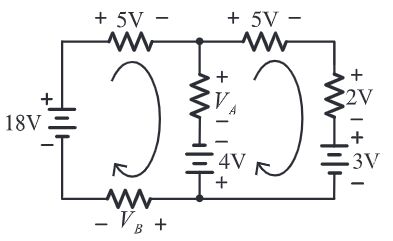

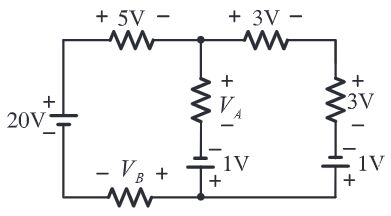

57. 如下圖所示，電壓 VA 與 VB 分別為何？鐵路、國安特考 110 A
(A) V_A = 6V，V_B= 10V (B) V_A= 6V，V_B = 8V (C) V_A = 4V，V_B = 10V (D) V_A = 2V，V_B= 12V

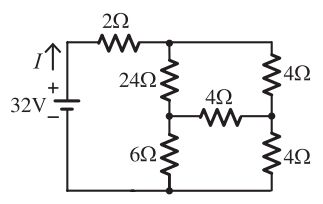

58. 如下圖所示之電路，求分支電流(Branch current)I 之值為何？鐵路、國安特考 110
(A)4 (B)5 (C)6 (D)7

59. 如下圖所示之電路，求 V_B 為多少伏特 (V) ？鐵路、國安特考 110
(A)2 (B)3 (C)4 (D)6

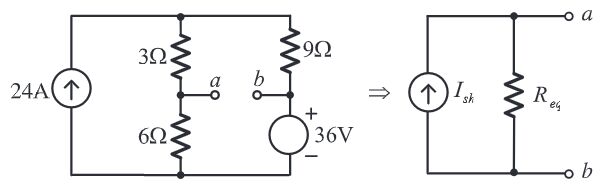

60. 將下左圖所示電路，化為下右圖之諾頓(Norton)等效電路，試求 I_sh 之值為何？鐵路、國安特考 110
(A)12 A (B)15 A (C)20 A (D)25 A

61. 如下圖所示之電路，若要使電阻 R 獲得最大功率，則 R 值應為何？鐵路、國安特考 110
(A)6Ω (B)4Ω (C)3Ω (D)2Ω

62. 如下圖所示之電路，求流經 12 歐姆(Ω) 電阻的電流 I 為多少安培( A )？鐵路、國安特考 110
(A)1.5 (B)2.5 (C)3.5 (D)4.5

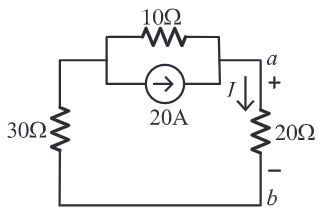

63. 如右圖所示之電路，從端點 a 與端點 b 之間所得到的諾頓電流源(IN)、諾頓電阻(RN)，以及電路中分支電流(I)之敘述，下列何者正確？鐵路、國安特考 110
(A) R_N = 50Ω (B)I_N = 15A (C) I_N = 20A (D) 流經 20Ω 的電流 I 約為 3.3 A

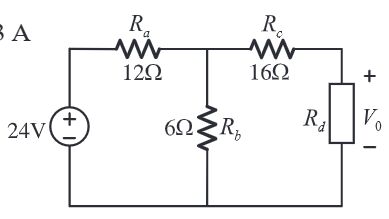

64. 下圖所示的電路，試求傳送到負載 R_d 的最大功率值為何？鐵路、國安特考 110
(A)0.4W (B)0.8W (C)1W (D)1.2W

65. 如下圖所示電路，當電壓 V_AB = 12V 時，則電流 I₁ 與 I 分別為：自來水 111
(A) I₁ = 1A，I = 2A (B) I₁ = 5A，I = 6A (C) I₁= 6A，I = 8A (D) I₁ = 7A，I = 9A

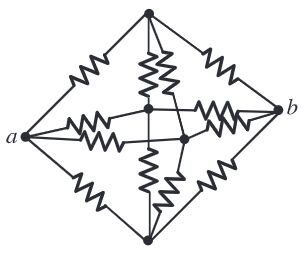

66. 如下圖所示之電路，若每個電阻皆為 3Ω，則 R_ab 之電阻值為何？自來水 111
(A)1.5Ω (B)3Ω (C)4.5Ω (D)6Ω

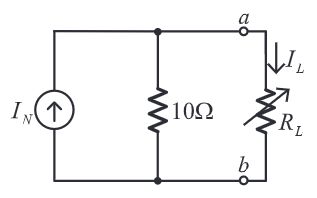

67. 直流電路如下圖，電流源 I_N= 100A，調整電阻 R_L使具最大功率消耗，則流經電阻 R_L 的電流為何？台糖 111
(A)100A (B)80A (C)50A (D)25A

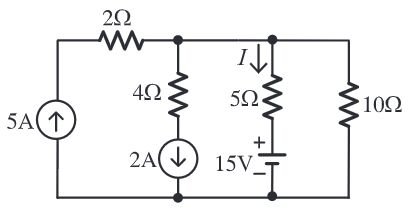

68. 如下圖所示電路，請問 I = ？台糖 111
(A)1A (B)2A (C)3A (D)4A

複選題

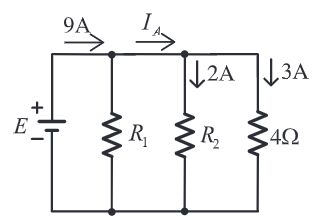

69. 如下圖所示電路，下列何者正確？台糖 111
(A)I_A= 5A (B)E= 18V (C)R₁ = 3Ω (D)R₂ = 6Ω

複選題

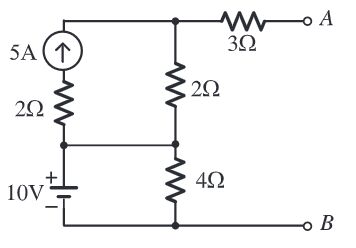

70. 如下圖所示電路，AB 兩端之戴維寧等效電路為何？台糖 111
(A)R_TH = 10Ω (B)\( R_{TH} = \frac{15}{4} \Omega \) (C)E_TH = 10V (D)E_TH = 30V

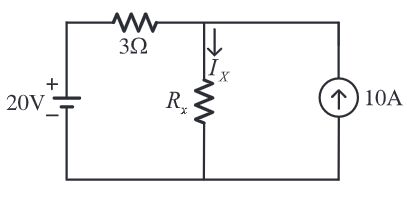

71. 如下圖所示之電阻電路，電流 I_X 為 5 安培，求 R_X 兩端之電位差為多少伏特？地方特考111
(A)12 (B)15 (C)35 (D)60

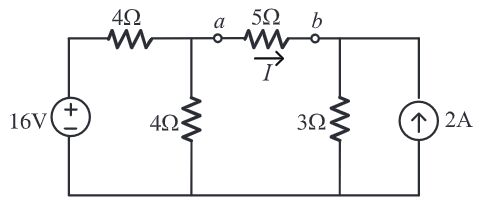

72. 如下圖所示之電路，依戴維寧定理計算通過 5Ω 電阻之電流 I 為多少安培( A )？地方特考 111
(A) –0.2 (B) –0.1 (C) 0.1 (D) 0.2

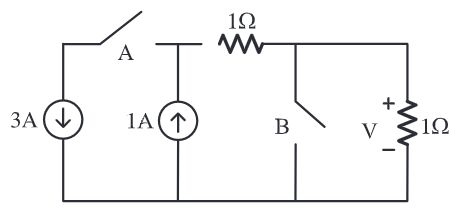

73. 如下圖所示，如果開關 A 為閉合、開關 B 為打開狀態時，電壓 V 為多少伏特？地方特考 111
(A)–2 (B) –1 (C) 0 (D) 1

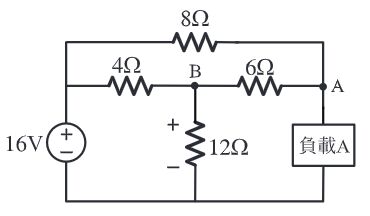

74. 如下圖所示之電路，若 A 點的電壓 VA 為 9 伏特(V)，若利用節點分析法，可求出 B 點的電壓為多少伏特？地方特考 111
(A)4 (B)8 (C)11 (D)15

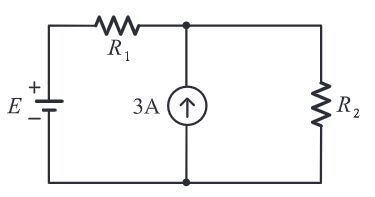

75. 如下圖所示電路，R₁ = 1Ω，R₂ = 2Ω。若 R₂ 所消耗的功率為 R₁ 消耗功率的 2 倍，則電壓 E 為多少伏特？地方特考 111
(A)1.5 (B)3 (C)4.5 (D)6

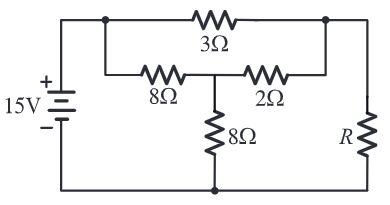

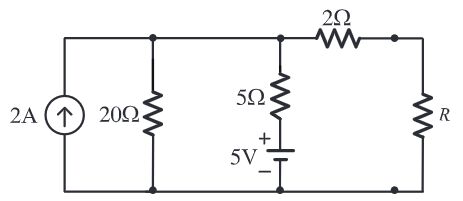

76. 如下圖所示之電路，求電阻 R 之最大功率值為何？地方特考 111
(A)8W (B)6W (C)6.6W (D)10W

77. 如下圖所示電路，請問 IX、IY 分別為多少安培？自來水 111
(A)2、3 (B) 3、4 (C) 4、5 (D) 5、6

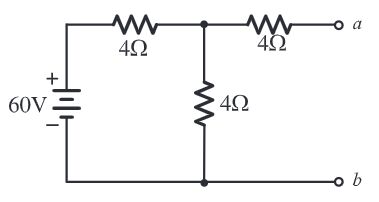

78. 如下圖所示之電路，請問 a、b 兩端的戴維寧等效電壓 E_TH 及等效電阻 R_TH 各為何？自來水 111
(A)20V、4Ω (B)30V、6Ω (C)40V、8Ω (D)60V、10Ω

複選題

79. 下列有關等效電路分析方法之敘述，何者正確？自來水 111 (A) 戴維寧等效定理只能應用於線性網路 (B) 諾頓等效定理只能應用於線性網路 (C) 求戴維寧等效電阻時應將原電路之電壓源與電流源短路 (D) 求諾頓等效電阻時用應將原電路之電壓源與電流源開路

複選題

80. 關於基本電學定理的敘述，下列何者錯誤？自來水 111 (A) 在應用重疊定理時，移去的電壓源兩端以開路取代 (B) 根據戴維寧定理，可將一複雜的網路以一個等效電壓源及一個等效電阻串聯來取代 (C) 節點電壓法是應用克希荷夫電壓定律，求出每個節點電壓 (D) 迴路分析法是應用克希荷夫電流定律，求出每個迴路電流

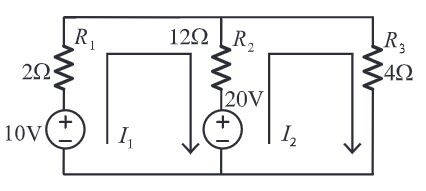

81. 如下圖所示為具有兩個獨立電壓源之電路，依迴路電流法計算 i₂ 為多少毫安培？初等考 111
(A) –1 (B) –0.5 (C) 0.5 (D) 1
